Håndtegningens Encyklopedi

Tegnesalen 1975

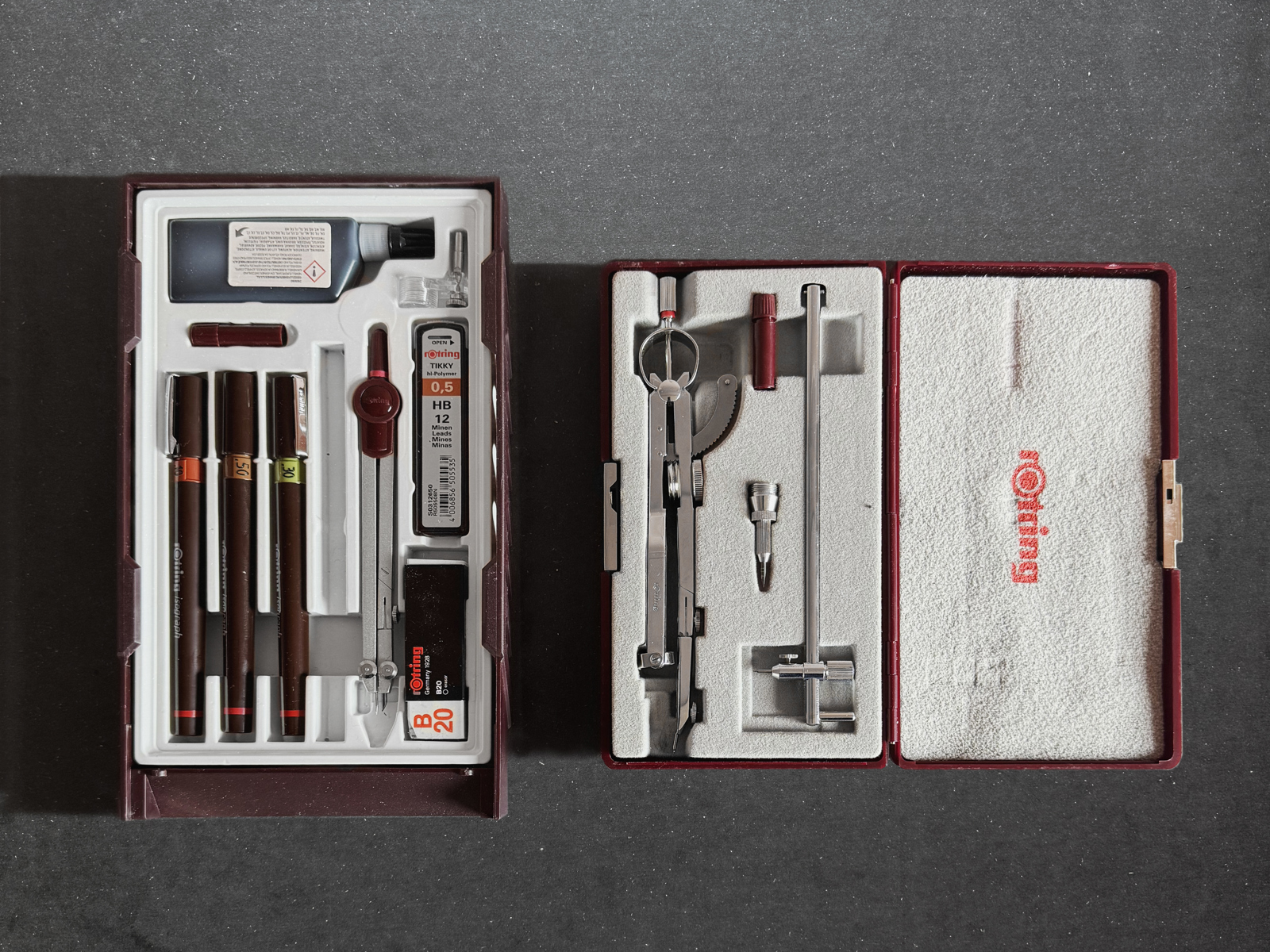

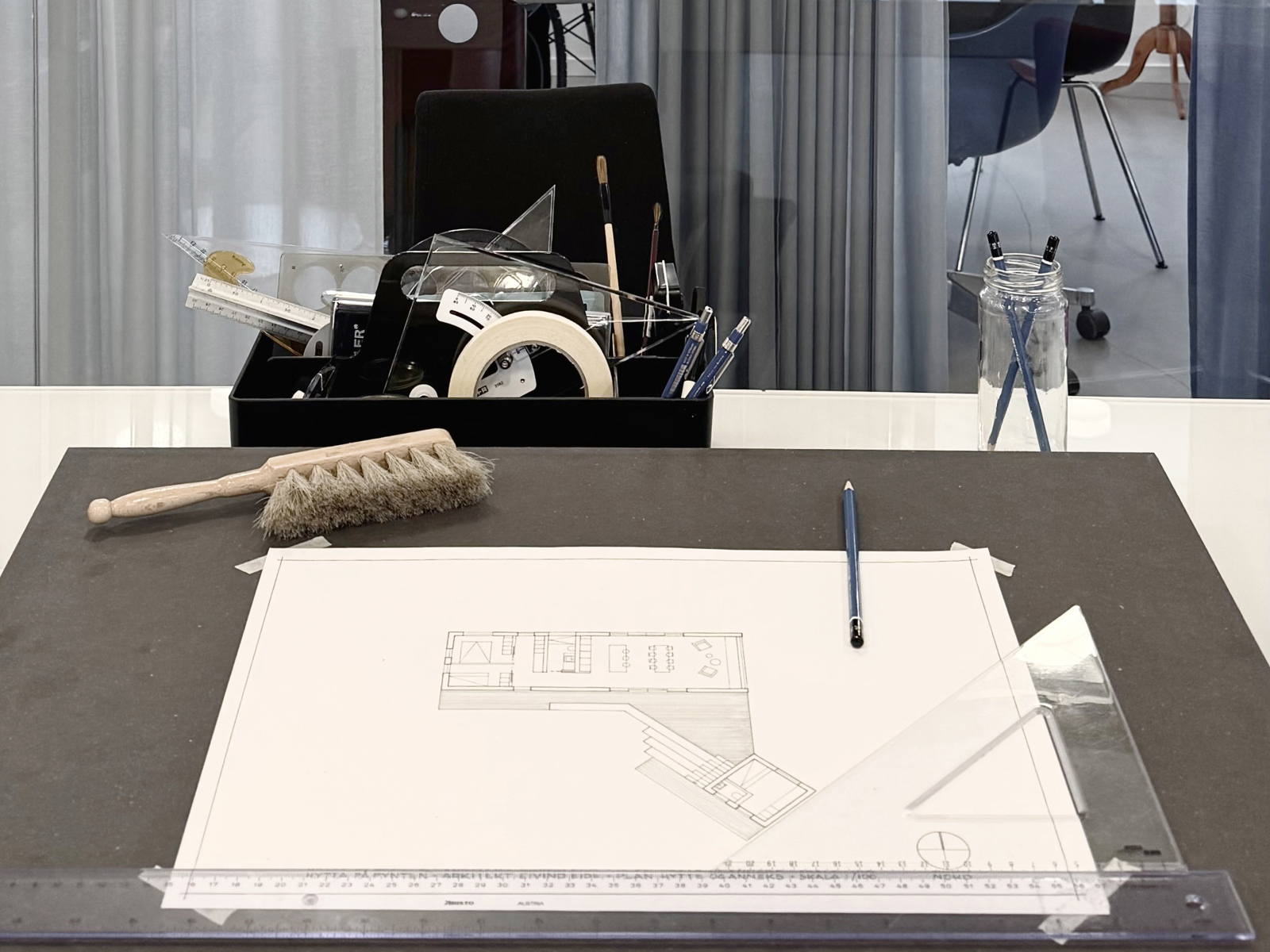

Teknisk penn, papir, vinkler og arkitektlamper.

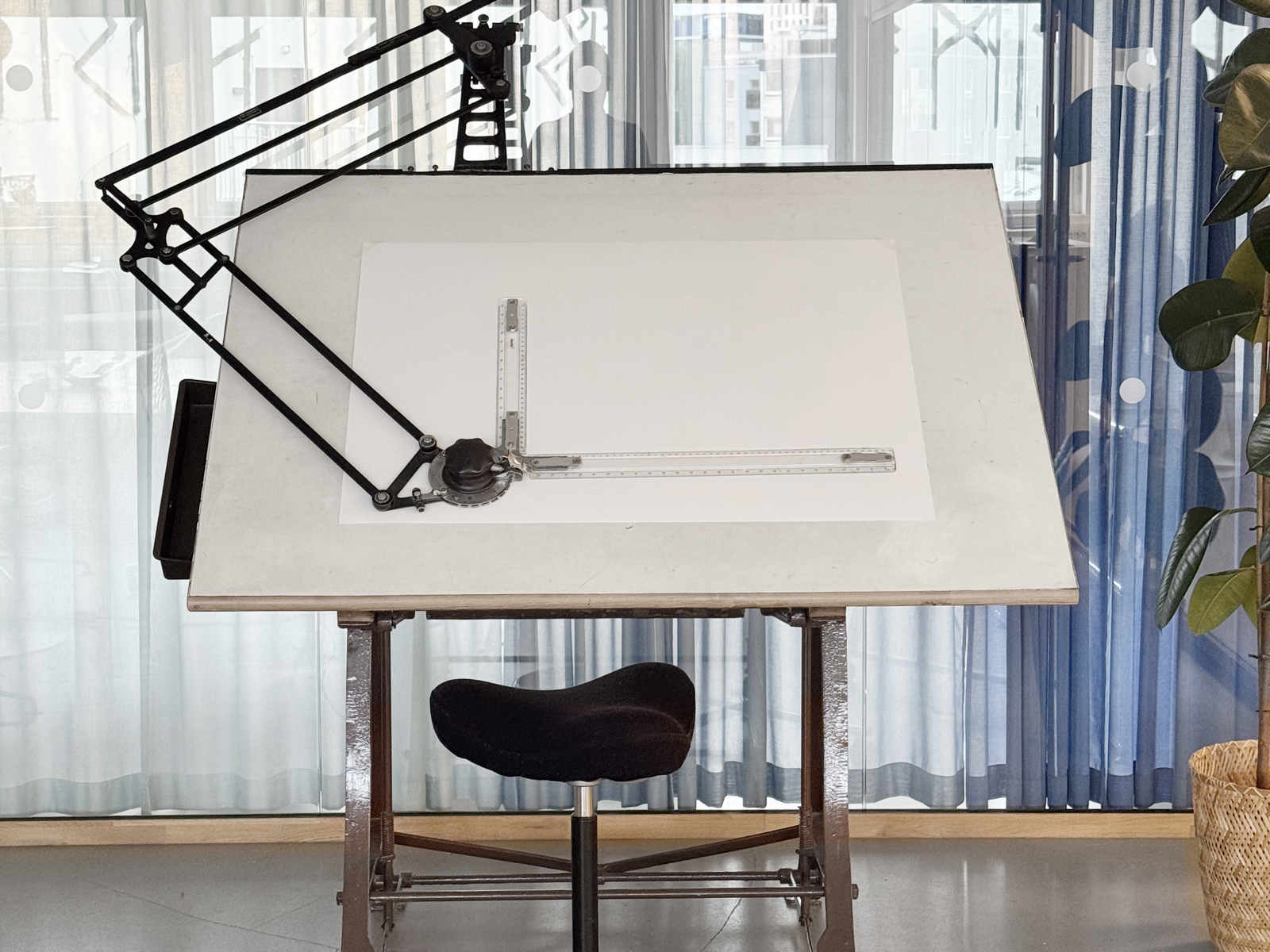

På tegnesalen arbeider ivrige arkitektstudenter flittig ved tegnebordene.

Man hører lyden av linjaler som flytter seg, skraping med skalpell på papir, sliping av blyanter, passerens jevne slag og riving av maskeringsteip.

H4-blyanten roteres mens den trekkes langs T-linjalen og tegner en jevn, presis og rett linje.

Først blyant, så blekk.

1975 markerer høyden av et stabilt og institusjonalisert tegnefag, men ideologiske og teknologiske endringer er i luften. Håndtegning er fortsatt arkitektens primære arbeidsmedium, og tegneferdighet er en profesjonell nødvendighet. Tegnekonvensjonene er klare, med spesialisering på alle områder. Projeksjonstegning, konstruksjonstegning, perspektiv og frihånd.

Mesterlæremodellen er gjeldende og praktiserende arkitekter veileder studentene direkte på tegnesalen, med kalkerpapir under armen og blyant i hånden.

Slik det alltid har vært gjort.

Å tegne for å se.

Å tegne for å tenke.

Å tegne romlig.

Å forme.

Renessansens Italia 1500

Arkitekttegning har fungert som arkitektfagets primære kunnskapsbærer i rundt 500 år. I renessansens Italia ble de grunnleggende tegnekonvensjonene utviklet innenfor håndverkslaugene og de tidlige akademiene, i en form som fortsatt ligger til grunn for faget i dag. Gjenoppdagelsen av Vitruvius’ Ti bøker om arkitektur ga et teoretisk utgangspunkt, og med antikken som forbilde ble bygninger tegnet og planlagt ved bruk av plan, snitt og fasade. Perspektivtegning ble etablert som eget fagområde, med kunstfagene og de tidlige akademiene som sentral drivkraft for utviklingen. Arkitekten trer her frem som en selvstendig fagperson, i en rolle som i hovedtrekk kan gjenkjennes i dag.

Fra renessansen ble denne tradisjonen videreført innenfor to skoleretninger som har hatt særlig betydning for arkitektutdanningen og tegnefagene: Beaux-Arts-skolen og den polytekniske skolen, henholdsvis forankret i kunstakademiene og de tekniske skolene (Sprovin 2017).

Beaux-arts-tradisjonen 1600

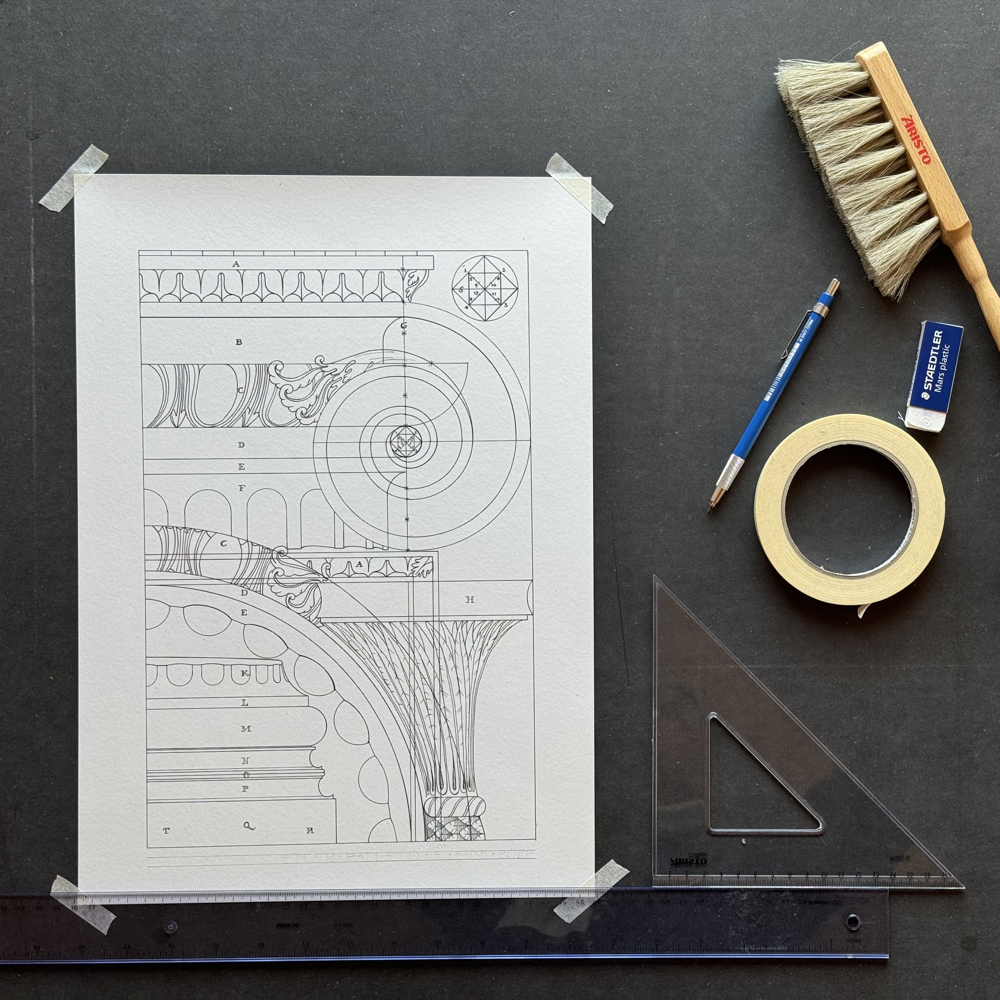

Beaux-Arts-tradisjonen representerer en kunstnerisk skoleretning som viderefører renessansens akademitradisjon. Utdanningen var basert på klassisk dannelse med antikke forbilder, og omfattet tegning, maleri, skulptur og arkitektur som sammenhengende fagområder. Tradisjonen fikk sin institusjonelle forankring i Paris gjennom de kongelige akademiene på 1600-tallet, og ble senere samlet i École des Beaux-Arts.

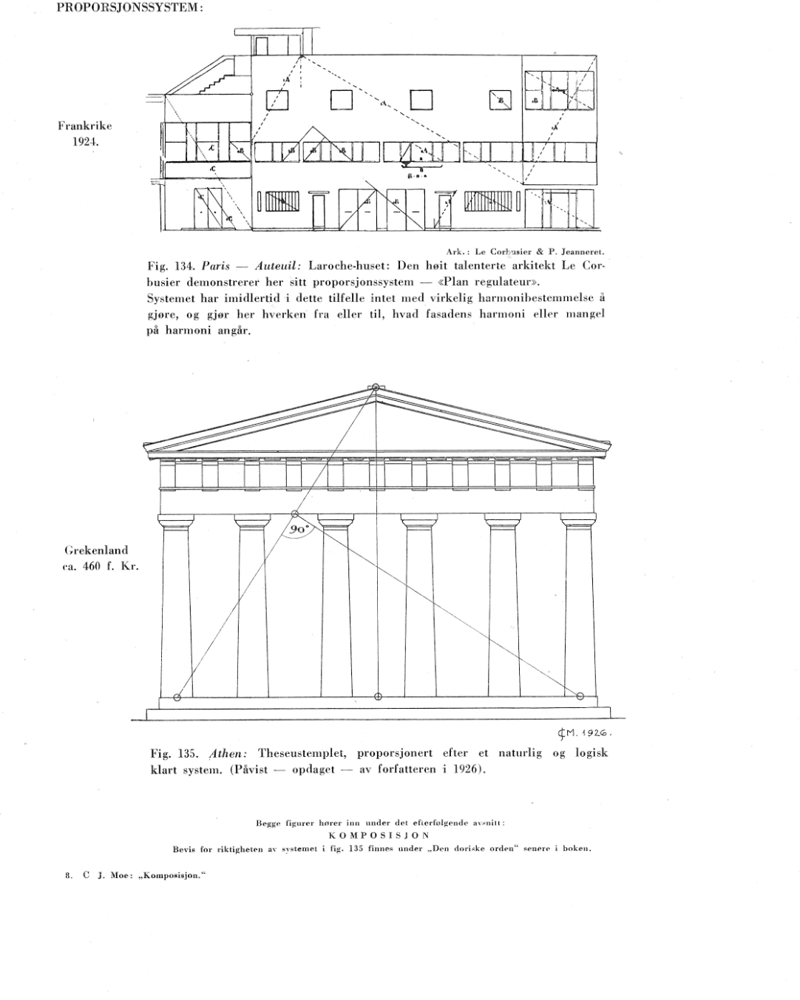

Undervisningen var organisert gjennom atelierkultur og mesterlære, der studenten lærte gjennom etterlikning og gradvis fordypning i klassiske prinsipper og metoder. Sentrale begreper var mimesis, proporsjonslære, komposisjon og hierarki, samt det klassiske harmoniske forholdet mellom helhet og deler, forankret i musikalske, matematiske og geometriske prinsipper.

Arbeidet var forankret i typologiske studier av monumentale bygningstyper, der tempel, palass, teater, museum og villa fungerte som arkitektoniske referanser og kunnskapsmodeller. Beaux-Arts-skolen regnes som et helhetlig pedagogisk system, der tegning stod i sentrum som arkitektens viktigste arbeidsmetode. Tegning fungerte både som representasjonsform og som en undersøkende metode for å utvikle, analysere og forstå arkitektur. Tegning ble på denne måten en kunnskapsbærer og et medium for den langsomme, kroppslige dialogen mellom mennesket og de fysiske omgivelsene, en dialog videreført gjennom generasjoner.

Den polytekniske skolen 1794

Den polytekniske skolen representerer en teknisk skoleretning for ingeniører og arkitekter, etablert i Europa fra slutten av 1700-tallet og med avgjørende betydning gjennom 1800-tallet. I kjølvannet av den franske revolusjon og i oppstarten av den industrielle revolusjon ble École Polytechnique etablert i Paris i 1794, på initiativ fra matematikeren og geometeren Gaspard Monge. Her utviklet Monge en ny gren innen matematikk og tegnefag, kjent som géométrie descriptive, på godt norsk beskrivende geometri (Glent 1977).

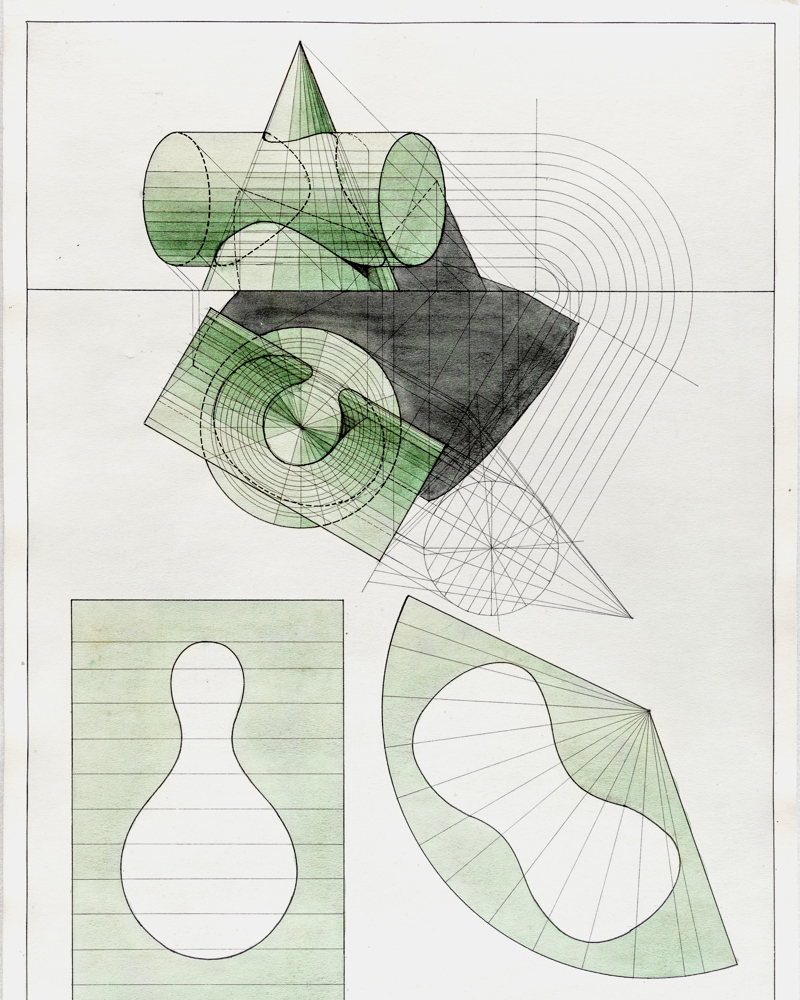

Beskrivende geometri er et presist og systematisk tegnesystem som gjør det mulig å beskrive tredimensjonale geometriske figurer presist på en todimensjonal flate. Gjennom projeksjon, rotasjon og konstruksjon blir romlige forhold målbare og etterprøvbare. Metoden bygger på den euklidske geometrien fra antikken, men gir denne en operativ og pedagogisk form tilpasset ingeniør- og arkitektfagene.

Der Beaux-Arts-tradisjonen la vekt på mimesis og kunstnerisk dømmekraft, vektla den polytekniske en analytisk og teknisk orientert tegnepraksis. Til tross for sine forskjeller utgjorde disse to tradisjonene et felles fundament for arkitekttegningens faglige språk.

Industrialiseringen 1800

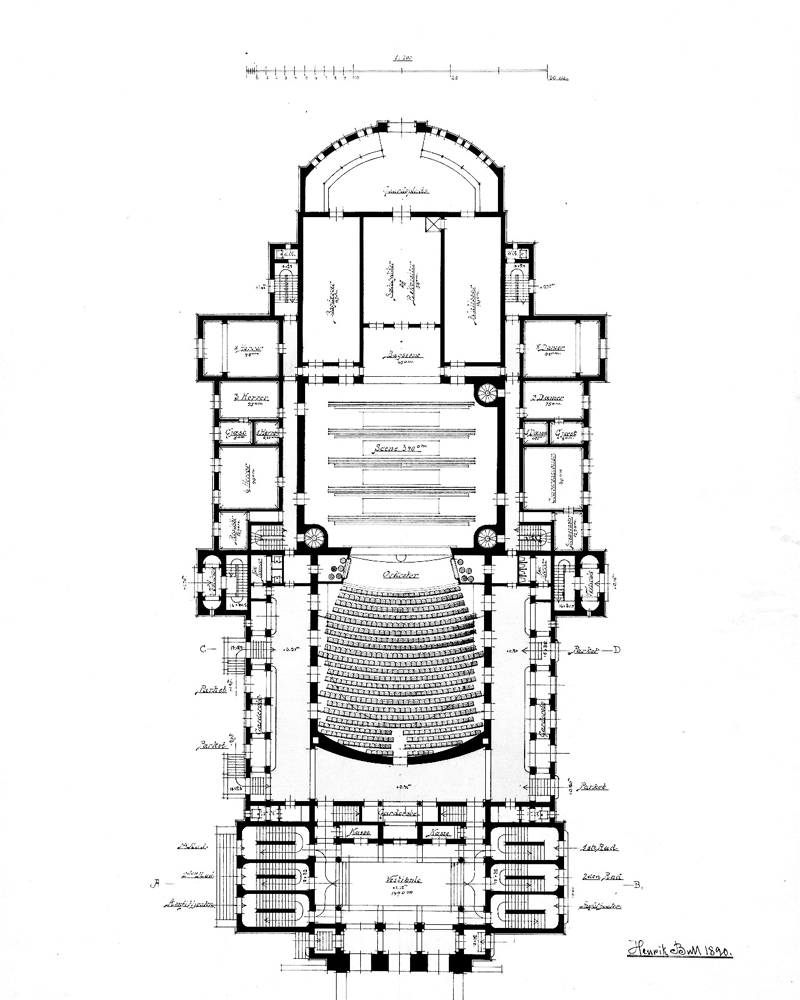

Industrialiseringen i Europa på 1800-tallet medførte betydelige tekniske innovasjoner, blant annet innen metall baserte tegneinstrumenter. Samtidig økte behovet for tekniske tegnere og presist tegneutstyr i takt med ingeniørfagenes og industriens vekst. Fra midten av 1800-tallet etablerte store instrumentmakere seg i industriell skala særlig i Tyskland og Storbritannia.

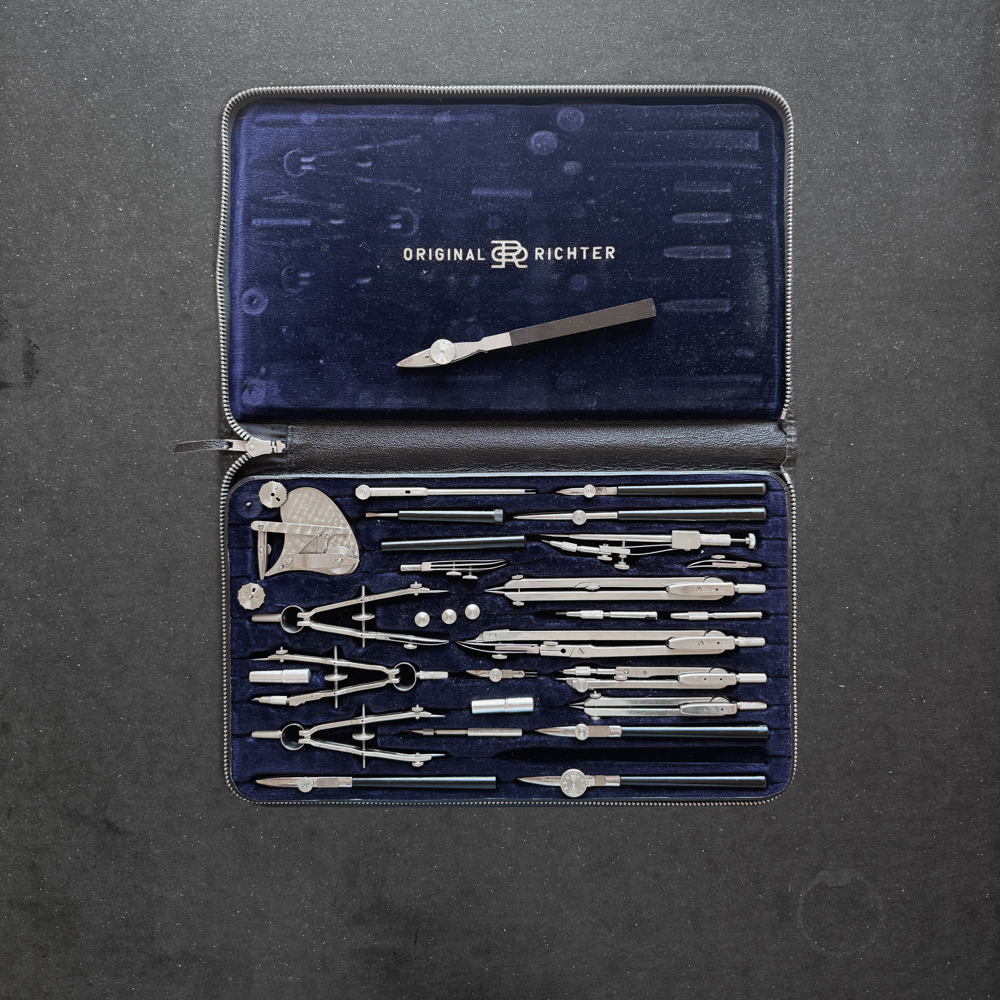

I tillegg til de vanligste tegneinstrumentene, passer, stikkpasser og penn, ble det i perioden utviklet et mangfold av spesialiserte tegneinstrumenter for teknisk tegning. Et eksempel er den nyttige og estetisk raffinerte stiplemaskinen. Ulike tegnesystemer ble patentert, blant annet rundsystemet til Riefler og flatsystemet til Richter & Co.

Den britiske produsenten W.F. Stanley publiserte i 1866 en systematisk gjennomgang av matematiske instrumenter, som bidro til å standardisere både utstyr og praksis innen teknisk tegning (Hambly 1988). Teknisk tegning utviklet seg dermed mot stadig høyere ingeniørfagligpresisjon og standardisering, som fortsatte inn i det 20. århundre.

Moderniseringen 1900

Modernismen og funksjonalismen fikk gjennomslag i Europa i første halvdel av 1900-tallet. Tegnekulturen ble i økende grad institusjonalisert og standardisert og tegning utviklet seg til et felles faglig språk for arkitekter og ingeniører, forankret i både vitenskapelig presisjon og kunstnerisk praksis.

Etableringen av Norges Tekniske Høyskole i Trondheim i 1910 markerte starten på landets første formelle arkitektutdanning. Den høyere tekniske undervisningen hadde formål, på vitenskapelig og kunstnerisk grunnlag å fremme utviklingen av de tekniske vitenskaper og bygningskunsten (NTH 1920).

Undervisningen var sammensatt av både polytekniske og klassiske fag. Studieplanen omfattet på den ene siden fag som matematikk, beskrivende geometri, mekanikk, fysikk og kjemi, og på den andre siden fag forankret i Beaux-Arts- og den klassiske akademitradisjonen, som frihåndstegning, akttegning, akvarellmaling, formlære og ornamentlære. Tegning fungerte både som vitenskapelig metode og kunstnerisk medium, og bandt sammen klassiske studier og tekniske fag i arkitektutdanningen.

Parallelt med den polytekniske arkitektutdanningen ved NTH, ble arkitekttegning gjennom første halvdel av 1900-tallet videreført ved Statens håndverks- og kunstindustriskole (SHKS) i Oslo. SHKS representerte den første sammenhengende arkitekturutdanningen i Norge, forankret i akademisk tegneundervisning, samtidig som teknisk og polyteknisk kompetanse gradvis ble integrert. Dermed eksisterte det gjennom store deler av 1900-tallet to institusjonelle hovedlinjer i norsk arkitektutdanning, henholdsvis en polyteknisk og en akademisk.

Internasjonalt foregikk det samtidig en omfattende standardisering av det tekniske tegnefaget. Ingeniørfaglig tegning ble utviklet til et presist språk med klare normer for utførelse. Arkitekttegning var et overlappende, men også et tydelig adskilt fagfelt, med egne grafiske konvensjoner og pedagogiske formål.

I Tyskland ble de geometriske A-formatene utviklet gjennom DIN-systemet og senere fastsatt som internasjonal standard ISO 216 av ISO, i selskap med en rekke andre ISO-standarder knyttet til teknisk tegning. I USA kan perioden beskrives som en gullalder for tegnekultur. Her ble det publisert mangfoldige standardiserende verk for arkitektpraksis, tegning og grafisk fremstilling, blant annet Architectural Graphic Standards fra 1932, som er et samlet estetisk, vitenskapelig og praktisk referanseverk for utførelse av nær sagt alle arkitektfaglige oppgaver.

Etterkrigstiden 1945

I Norge ble krisekurset i arkitektur etablert ved Statens håndverks- og kunstindustriskole i 1945, og videreført som Statens arkitektkurs fra 1946. Denne linjen ledet frem til etableringen av en selvstendig arkitektutdanning i Oslo i 1961, først som Statens Arkitektskole, og i 1969 ble institusjonalisert som Arkitekthøgskolen i Oslo, dagens Arkitektur- og designhøgskolen i Oslo (AHO). Etterkrigstidens generasjon med arkitekter skulle videre bære frem den nordiske modernismen og prege det norske arkitekturlandskapet i lang tid.

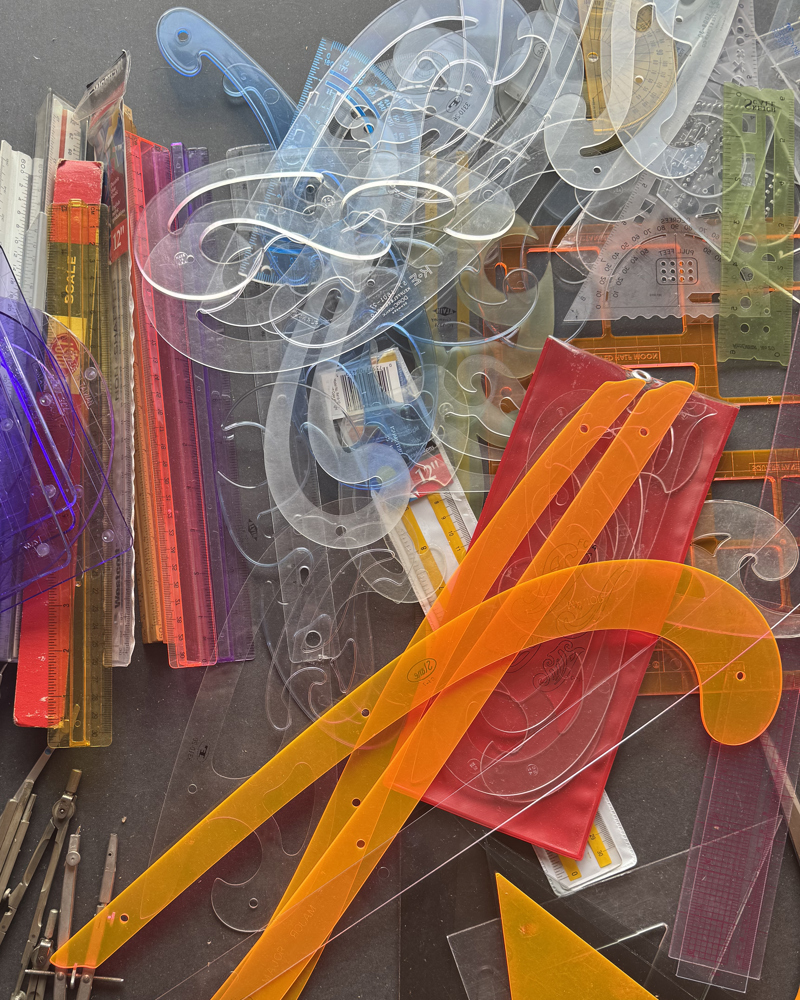

I perioden fikk utviklingen av plast stor innflytelse på produksjonen av tegneinstrumenter og markerte en tydelig materiell overgang i tegnefaget. Eldre kvalitetsredskaperi metall og tre ble gradvis erstattet av plastbaserte instrumenter tilpasset masseproduksjon. Sjablonger, bokstavmaler, linjaler og vinkler ble gjennomsiktige, lette og ikke minst billige. På 1950-tallet lanserte Rotring den moderne tekniske fyllepennen Rapidograph, som ble levert i sett med standardiserte linjetykkelser, som ble forutsetningen for arkitekttegning som håndverk, med en presisjon som nærmet seg digital nøyaktighet.

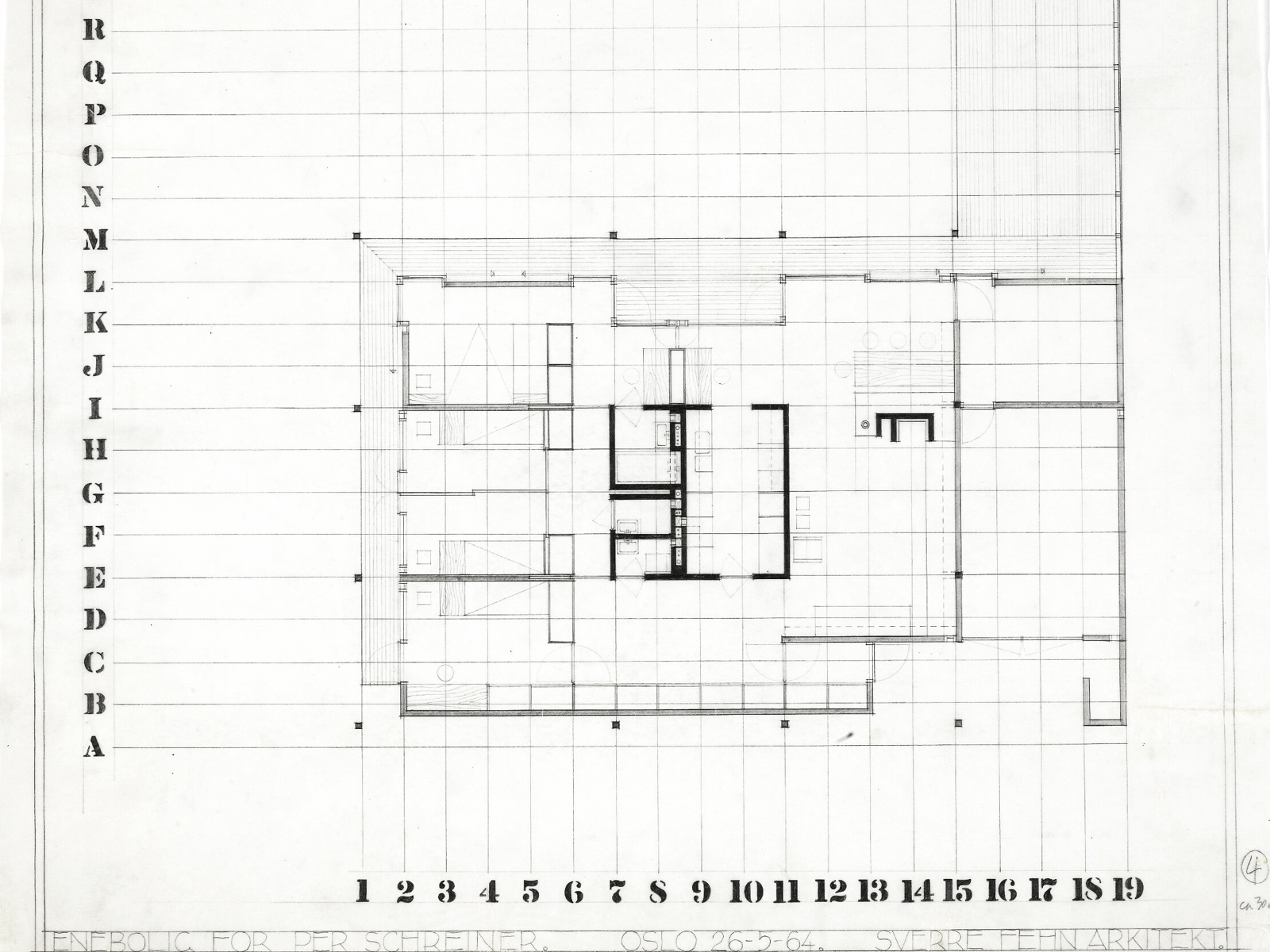

Frem mot slutten av 1960-tallet fungerte arkitekttegning for hånd som et helhetlig kunnskapsfag, med et internasjonalt fagspråk og felles standarder, der kunstneriske, tekniske og romlige aspekter var integrert i én sammenhengende praksis.

Mai 1968

For etterkrigstidens unge generasjon fremsto de etablerte samfunnsstrukturene autoritære, utdaterte og i utakt med den nye moderne verden. I mai 1968 kulminerte dette i omfattende opprør, særlig i Paris, der universitetene og deres styresett ble hovedmål for kritikken. Med stor symbolsk betydning for arkitekturfaget ble arkitekturstudiene ved den nær 300 år gamle École des Beaux-Arts lagt ned.

Tiden etter 1968 ble aldri den samme for de klassiske fagene i arkitekturutdanningen. Den akademiske tilnærmingen og den klassiske arkitekttegningen ble gradvis trappet ned. Mimesisbasert undervisning, arbeid etter plansjeverk og tegning etter fortegning ble i økende grad oppfattet som autorativt og en trussel mot individuell frihet og selvutfoldelse.

Opprøret markerte et bredt sosialt og ideologisk tidsskifte i det moderne samfunnet. Med den unge generasjonens krav om frihet, individualitet og eksperimentering fikk frihåndstegning videre en sentral plass som uttrykk for individets egenidentitet, konsepter, idéer og personlig formspråk.

1968 markerer slik et historisk brudd, ideologisk, institusjonelt og faglig, i arkitekttegningens rolle som kunnskapsbærer.

Det store skiftet 1980-2005

Senmoderne og postmoderne tid. Det teknologiske skiftet i arkitektfaget fra analog til digital tegning og praksis skjedde raskt, og var i stor grad endelig i løpet av noen få tiår frem mot årtusenskiftet. Digital tegning ble raskt prioritert foran analog praksis, drevet frem av datamaskinens overlegne hastighet, presisjon, og ikke minst muligheten til å angre med ctrl+Z.

Forskningen viser at digitaliseringen av arkitektutdanningen internasjonalt skjedde raskt og strukturelt fra 1990-tallet og frem mot årtusenskiftet. Teknologisk begynte digitaliseringen allerede på 1960-tallet med tidlige CADsystemer, men det var først i 1982, da Autodesk lanserte AutoCAD til stasjonære datamaskiner, at digital tegning fikk bred betydning for arkitektfaget. En rask utvikling fulgte fra todimensjonal teknisk tegning, via tredimensjonal modellering til komplekse BIM-systemer.

Den tekniske tegningen, som i moderne tid var internasjonalt standardisert og forankret i et geometrisk og matematisk grunnlag, egnet seg særlig godt for digital implementering. I dette skiftet ble den tekniske linjen av tegnefaget i stor grad fl yttet ut av den analoge praksisen og inn i datamaskinen.

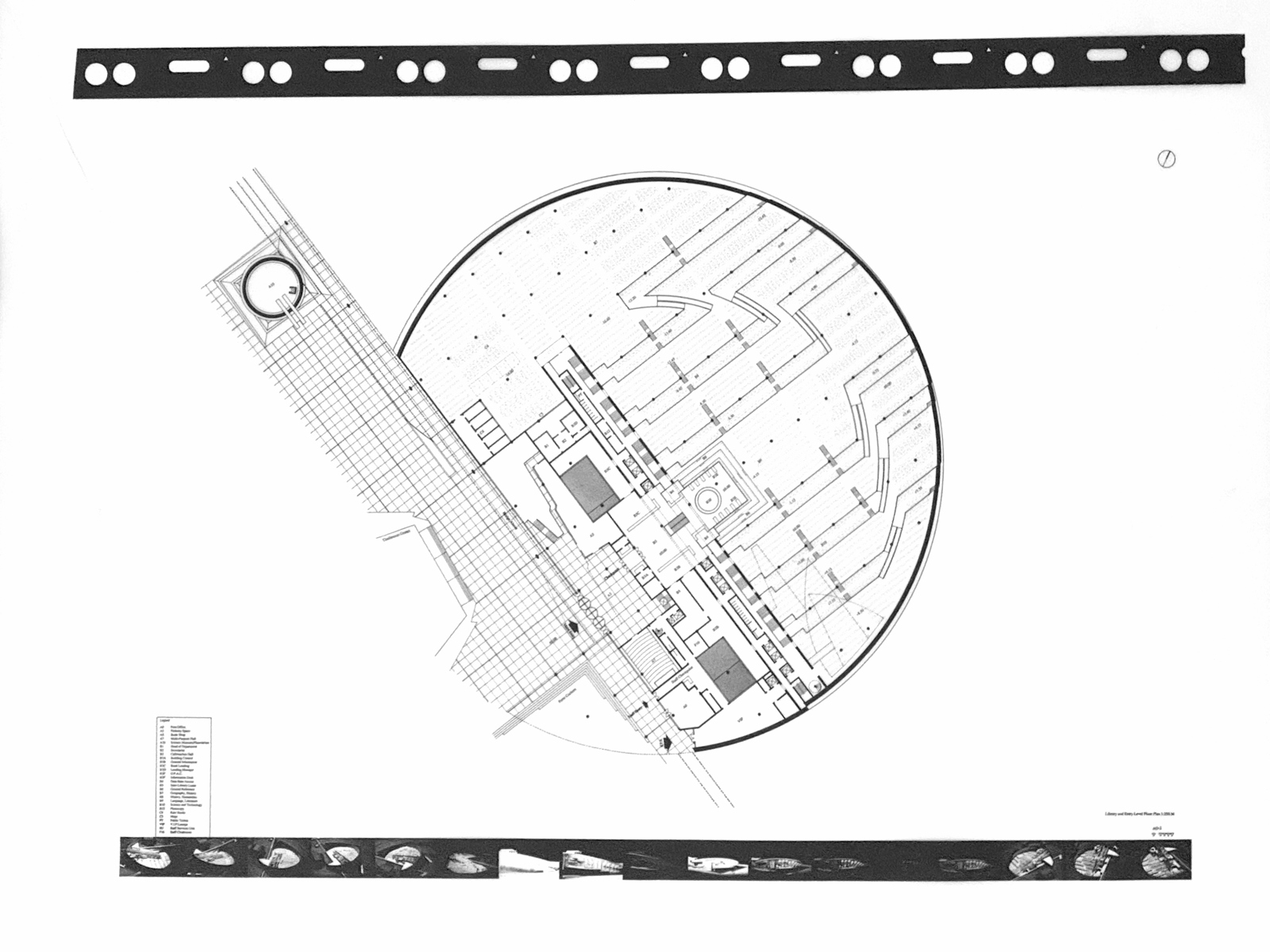

Ettersom håndtegning var standard praksis da CAD ble introdusert, ble perioden som fulgte preget av hybrid tegnepraksis og tegnefaglig fragmentering. Hybrid praksis betegner en situasjon der arkitekten veksler mellom analog og digital tegning etter behov. Etter denne perioden er det kun et lite knippe arkitekter i Norge som aldri gikk over til digital tegning, mestertegnere som har praktisert et helt arbeidsliv som håndtegnende arkitekter frem til i dag.

Fragmenteringen består i at tegningens tidligere samlede funksjon ble delt opp i spesialiserte arbeidsformer. Noen ble løftet frem og noen falt fra. Frihåndstegning og skissetegning fortsatte å være del av arkitektens praksis, men ble i økende grad løsrevet fra den tekniske og geometriske tegnetradisjonen som tidligere bandt idé, konstruksjon og form sammen. På AHO på slutten av 1990-tallet, ble beskrivende geometri videreført som frihåndsbasert undervisning, samtidig som fagets tekniske funksjon ble avviklet. Fragmenteringen av tegnefaget kom også til uttrykk i faglitteraturen. De siste fagbøkene om teknisk håndtegning, geometri, konstruksjon og projeksjon ble i hovedsak publisert på 1990-tallet. Resultatet var en praksis der håndtegning ikke lenger fungerte som et helhetlig kunnskapsfag for arkitekten.

2005 - Digital tid

Rundt 2005 var den digitale praksisen fullt ut etablert i arkitektutdanningen i Norge. Ved Arkitektur- og designhøgskolen i Oslo ble studentkullet dette året omtalt som det første heldigitale kullet, også referert til som rendrekullet. Undervisningen tok nå konsekvent utgangspunkt i bruk av digitale programmer som AutoCAD, Rhino, Grasshopper og Adobe-programmene. Digital tegning, 3D-modellering, rendering og visualisering utgjorde den primære grafiske fremstillingsformen i studiet. BIM-verktøy som Archicad og Revit var i bruk i perioden, uten at dette var del av en systematisk og integrert undervisning i arkitektutdanningen.

Undervisning i håndtegning var introduserende og kun for 1. året. Tegneundervisningen besto utelukkende av frihåndstegning i form av perspektivtegning, skissetegning og croquistegning. Frihånds perspektivtegning var knyttet til analytisk forståelse av omgivelsene og romlig representasjon, mens skissetegning var knyttet til konseptutvikling, diagrammatisk tegning og kommunikasjon. Croquistegning sto igjen fra den kunstneriske akademitradisjonen. Ved tegning av menneskekroppen i rommet ble studentene trenet i proporsjoner, lys og skygge, og øye-hånd-koordinasjon. Å tegne for å se.

Samlet sett representerte dette et tydelig brudd med tidligere arkitektutdanning. Arkitekttegning for hånd var nå redusert til frihåndstegning og fungerte primært som skisseverktøy til støtte for arkitektens digitale praksis. Den hybride arbeidsformen som ble etablert i digital tid har vært svært stabil frem til i dag.

Samtidens reaktualisering

Etter flere tiår med stabil digital praksis fremstår arkitektens forhold til håndtegning i dag som et nytt og uavklart spørsmål. Med fremveksten av kunstig intelligens (KI) er arkitektens arbeids- og tegnemetoder igjen i bevegelse, og innen KI-feltet pekes håndtegning nå frem som et særlig interessant kunnskapsområde i møte med den nye teknologien. Her ligger interessen i tegningens rolle som et strukturerende og styrende element i den generative prosessen, der menneskelig kreativitet og intuisjon fortsatt er i spill.

Hybrid tegnepraksis er i dag en varig tilstand i arkitektfaget. Kunstig intelligens har gjennom sin hastighet og automatisering, tydeliggjort kontrasten mellom det digitale og det analoge, to grunnleggende ulike rom.

Det analoge rommet er fysisk basert. Arkitektens arbeid i dette rommet er langsomt og gir eierskap til egen praksis og et erfart kunnskapsgrunnlag. Arkitekttegning i dette rommet er et håndverk som mestres over tid gjennom kroppslig læring. Det er en autonom og historisk forankret kunnskapsform.

I denne sammenhengen peker arkitekttegning for hånd mot et kunnskapsrom som fortsatt står åpent. Som praksis eksisterer den uavhengig av teknologiske skifter og kan aktiveres i møte med samtidens og fremtidens arkitekturpraksis.

Litteraturliste

Vitruvius Pollio. 2023. Om arkitektur. Oversatt av Einar Weidemann. Oslo: Gyldendal.

Rachele, Cara Paul. 2015. Building Through the Paper: Disegno and the Architectural Copybook in the Italian Renaissance. PhD diss., Harvard University.

Sprovin, Mathilde. 2017. Tegneskolen i Christiania – en nasjonal arkitekturutdannelse tar form. PhD-avhandling, Arkitektur- og designhøgskolen i Oslo.

Norges Tekniske Høiskole. 1920. Beretning om virksomheten 1910–1920. Trondheim: NTH.

Johnston, George Barnett. 2008. Drafting Culture: A Social History of Graphic Standards. Cambridge, MA: MIT Press.

Hambly, Maya. 1988. Drawing Instruments 1580–1980. London: Philip Wilson Publishers for Sotheby’s Publications.

Chafee, Richard. 1977. “The Teaching of Architecture at the École des Beaux-Arts.” I The Architecture of the École des Beaux-Arts, redigert av Arthur Drexler, 61–109. New York: The Museum of Modern Art / Cambridge, MA: MIT Press.

Ching, Francis D. K. 1975. Architectural Graphics. New York: Van Nostrand Reinhold.

Glent, E. 1977. Gaspard Monge og forgjengere i det pålitelige design. Oslo: Universitetsforlaget.

Evans, Robin. 1997. Translations from Drawing to Building and Other Essays. Cambridge, MA: MIT Press.

Jabi, Wassim, red. 2001. Reinventing the Discourse: How Digital Tools Help Bridge and Transform Research, Education and Practice in Architecture.

Nielsen, Liv Merete. 2019. Fagdidaktikk for kunst og håndverk: I går, i dag, i morgen. 2. utg. Oslo: Universitetsforlaget.
